Пневмотранспортер улитка для сыпучих материалов

Пневмотранспортер улитка для сыпучих материалов

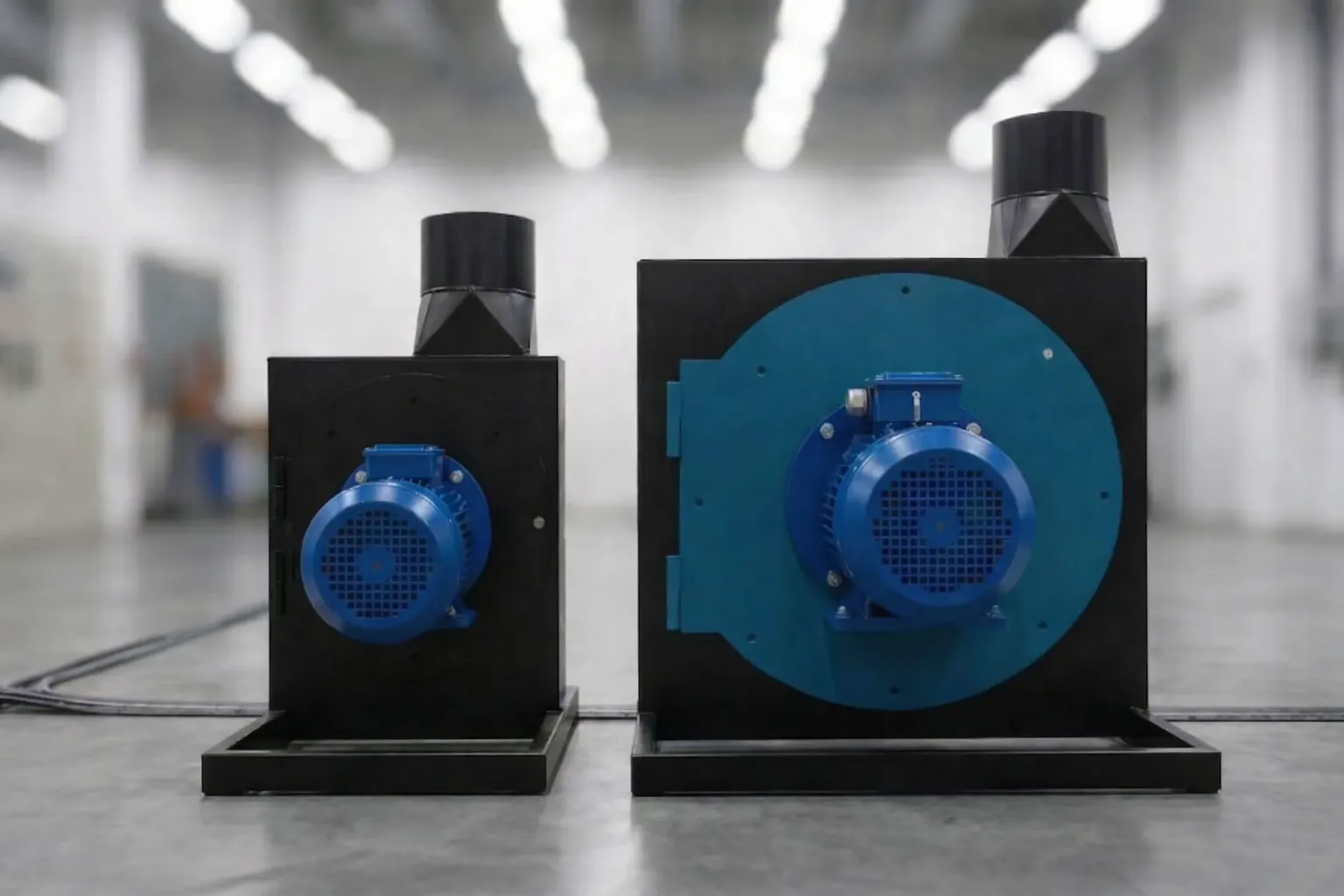

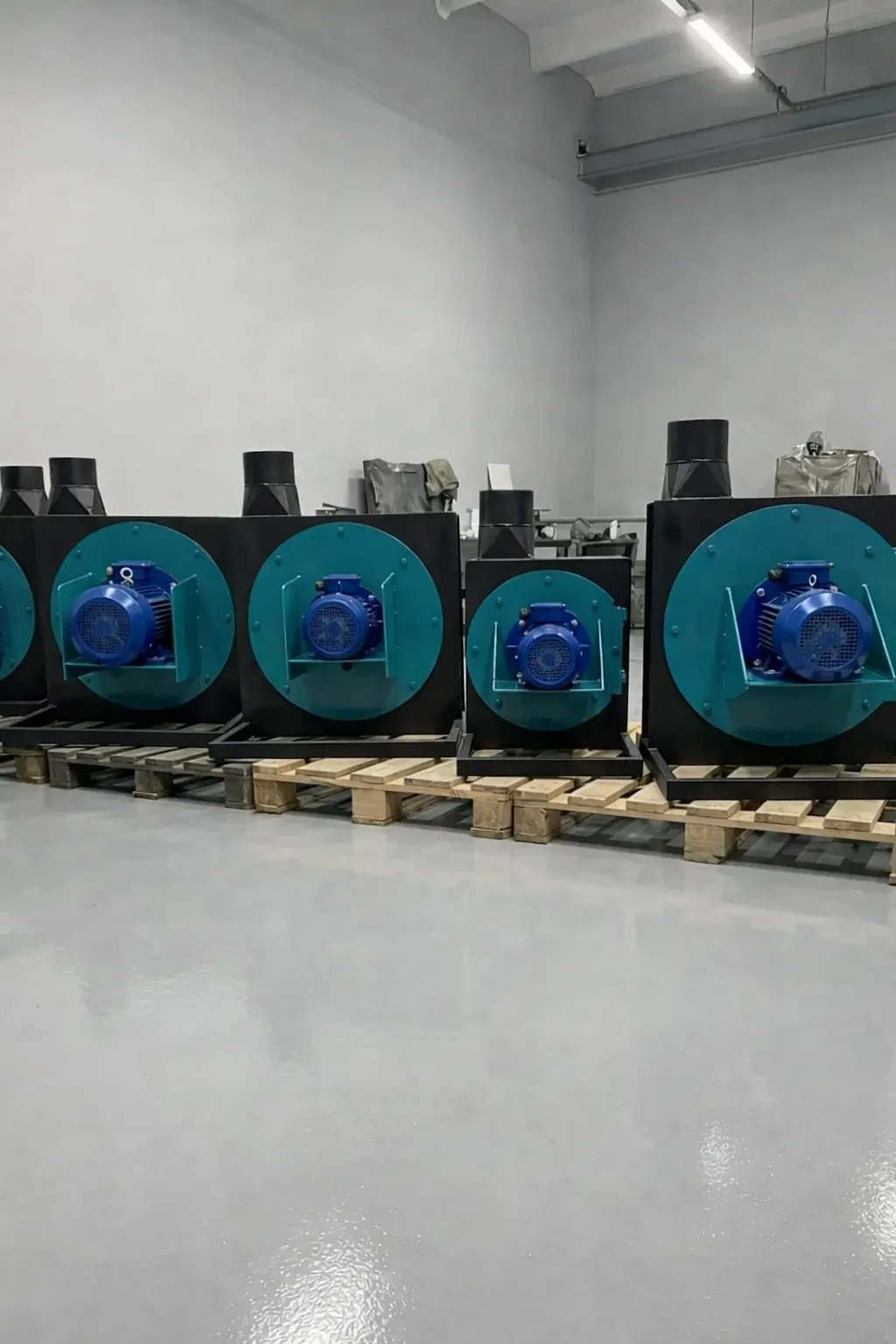

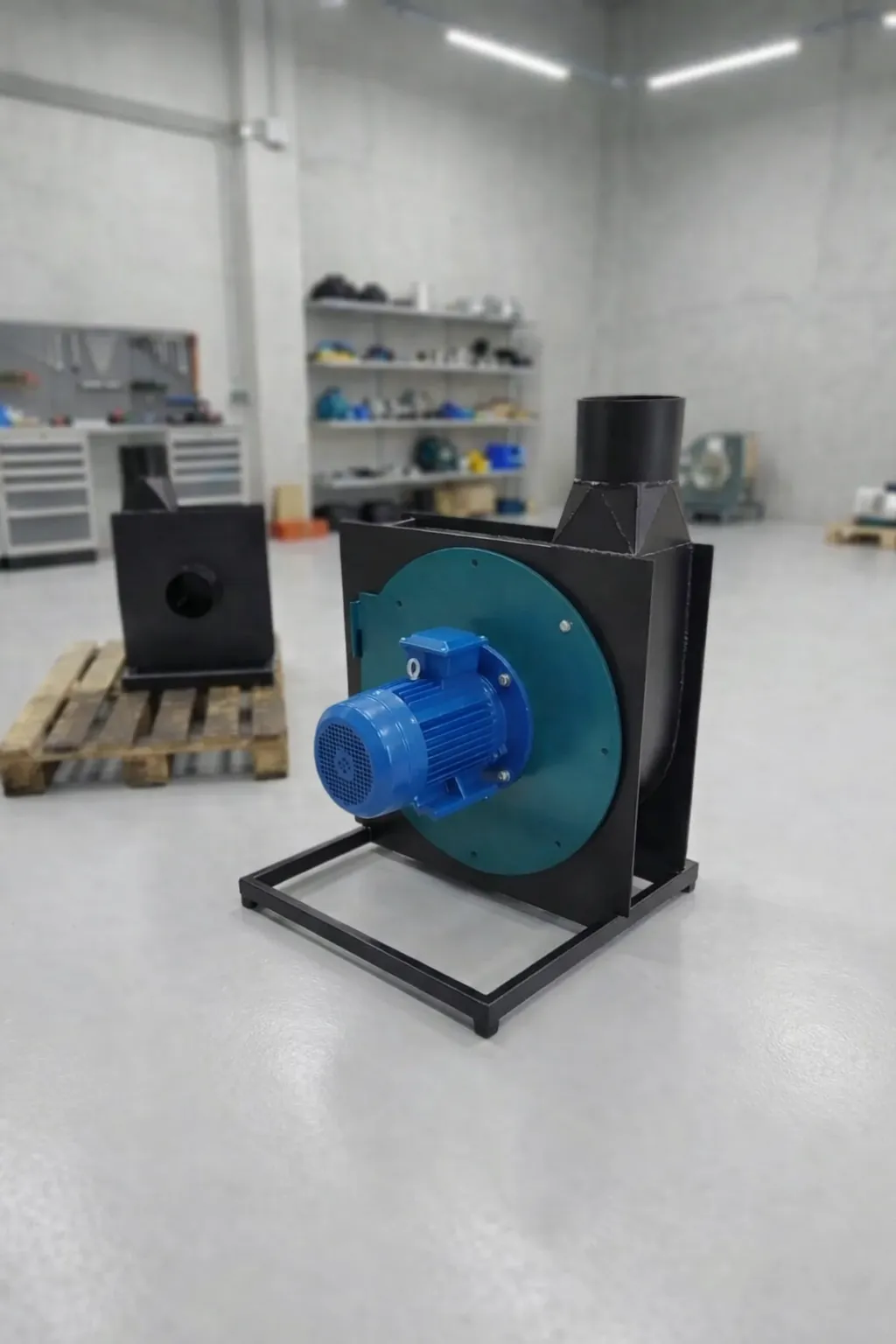

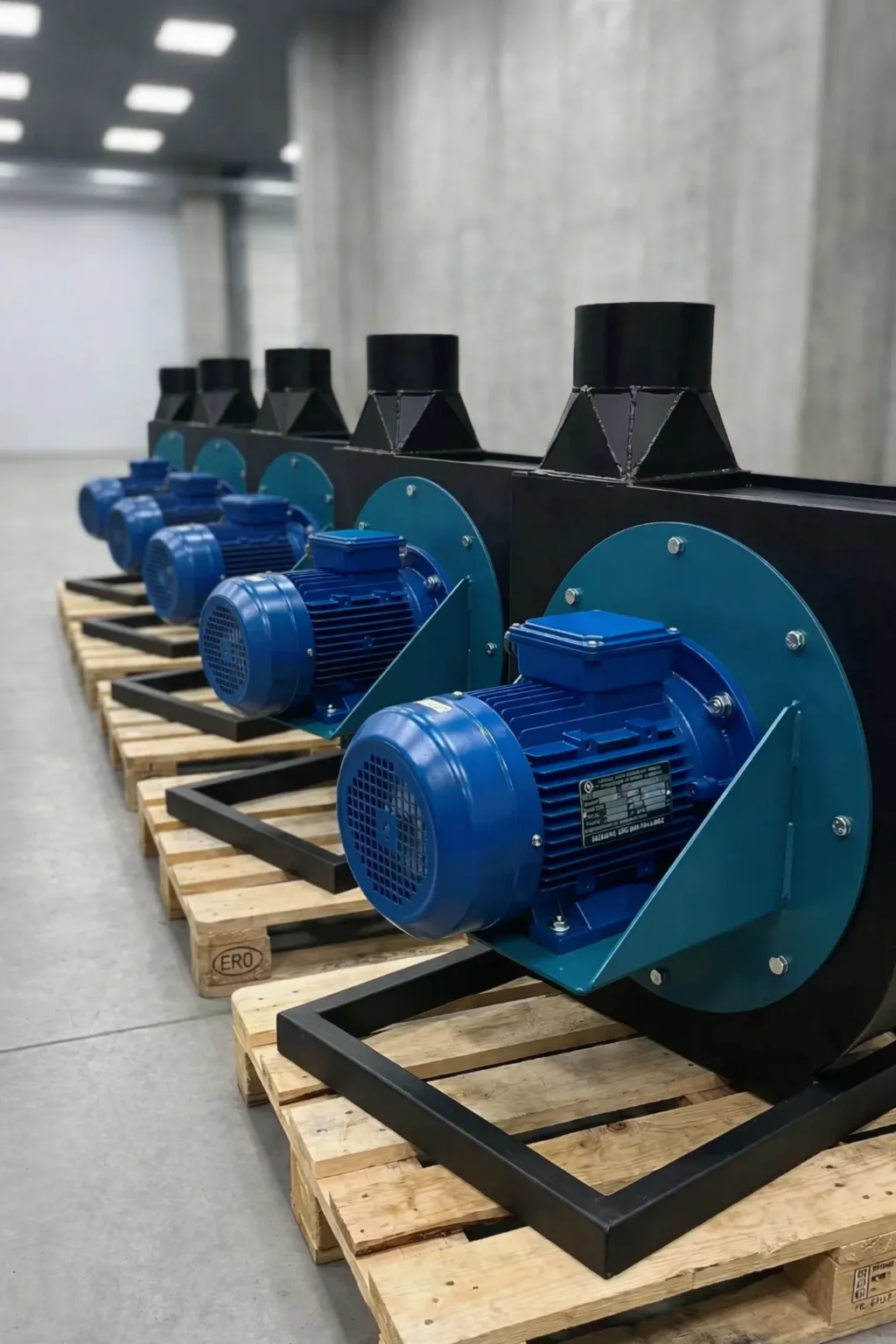

Пневмотранспортер улитка предназначен для перемещения сыпучих материалов по трубопроводу с помощью воздушного потока. Применяется для подачи зерна, муки, комбикорма, пеллет, цемента, опилок и других сыпучих продуктов в бункеры, силосы, биг-бэги и на технологические линии. Мощность двигателя 3 кВт, 3000 об/мин, подключение 220/380 В.

Принцип работы

Крыльчатка внутри спирального корпуса (улитки) создаёт направленный воздушный поток. Материал поступает через загрузочный патрубок, подхватывается потоком и перемещается по трубопроводу к точке выгрузки. Транспортировка происходит в закрытом контуре, без контакта материала с внешней средой.

Такой способ перемещения исключает механическое воздействие на продукт. В отличие от шнековых транспортёров, где часть зерна дробится при прохождении через витки, пневмотранспортер улитка сохраняет целостность гранул и зёрен. Это снижает процент боя и образование пыли при транспортировке.

Двигатель и электропитание

Электродвигатель мощностью 3 кВт при 3000 об/мин обеспечивает стабильный воздушный поток для транспортировки большинства сыпучих материалов на расстояние до нескольких десятков метров. Двигатель рассчитан на подключение к однофазной сети 220 В и трёхфазной сети 380 В, что позволяет использовать оборудование как на промышленных площадках, так и в условиях, где доступна только бытовая электросеть. Рассчитан на продолжительный режим работы и многосменную эксплуатацию.

Конструкция и обслуживание

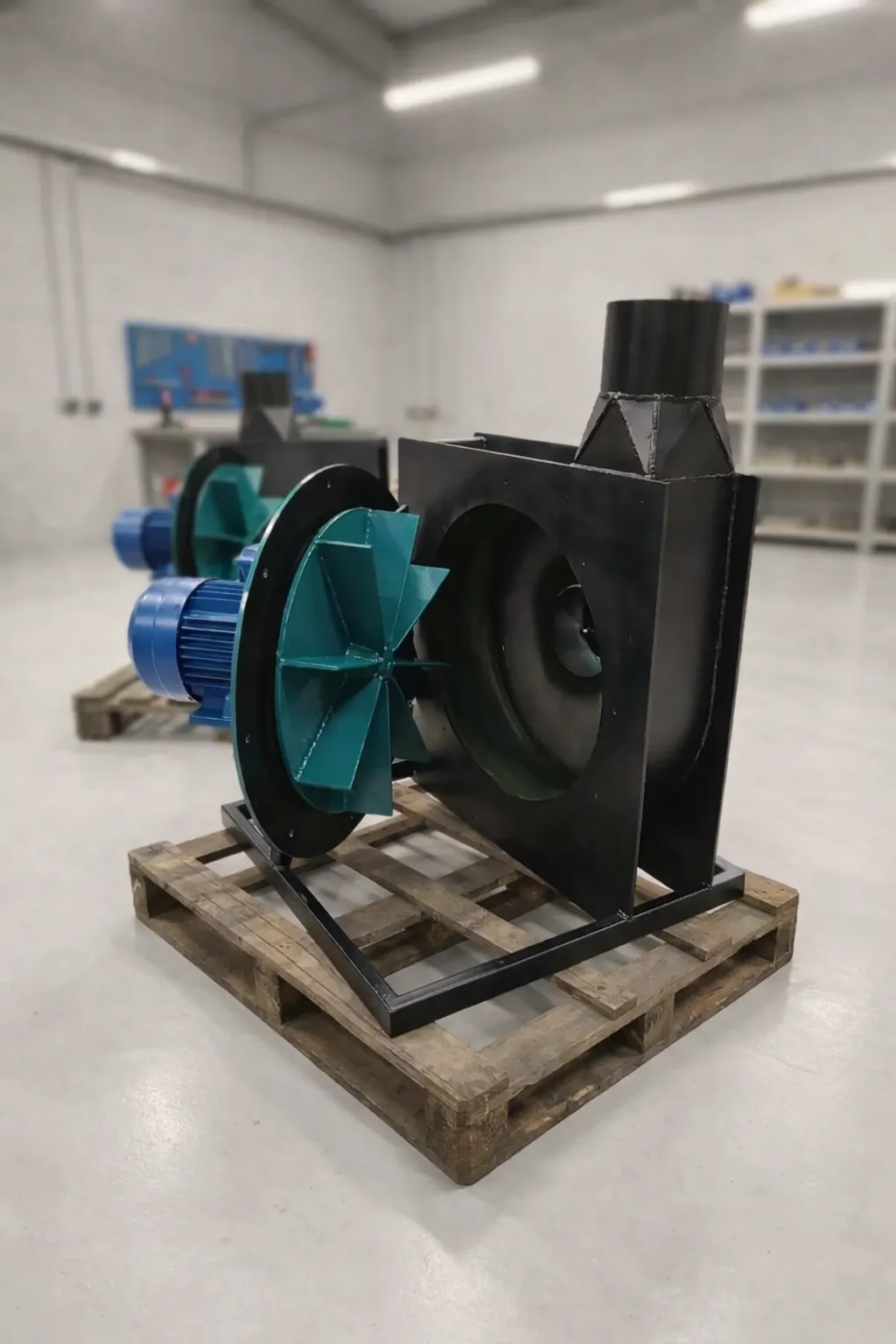

Пневмотранспортер состоит из спирального корпуса, крыльчатки, электродвигателя и патрубков загрузки и выгрузки. Подвижных деталей минимум, изнашиваемые элементы сводятся к подшипникам и уплотнениям. На практике такие транспортёры работают без ремонта по несколько лет при соблюдении базовых правил эксплуатации.

Для сравнения: в шнековых транспортёрах изнашиваются витки шнека, корыто, подшипниковые узлы. В ковшовых элеваторах требуют замены ковши, лента, натяжные барабаны. У ленточных конвейеров перетирается лента и ролики. Пневмотранспортер улитка лишён этих узлов, что сокращает затраты на содержание и простои.

Герметичность и условия труда

Закрытый трубопровод предотвращает потери материала при транспортировке и не допускает попадание пыли в рабочую зону. При работе с мелкодисперсными продуктами (мука, цемент, сухие строительные смеси) это позволяет обойтись без дополнительных аспирационных систем на участке перемещения. Снижается запылённость цеха, уменьшается расход на вентиляцию.

Герметичность также защищает продукт от попадания влаги и посторонних частиц, что важно при транспортировке пищевых и кормовых продуктов.

Монтаж и размещение

Компактные габариты позволяют установить пневмотранспортер на раму, закрепить на стене или встроить в существующую линию. Трубопровод прокладывается горизонтально, вертикально и под углом, с поворотами, что даёт возможность вписать трассу в ограниченное пространство и обойти другое оборудование.

Монтаж и демонтаж не требуют сварочных работ и специального инструмента. Перенос линии на новое место выполняется за несколько часов. Удобно при перепланировке производства или организации временной подачи материала.

Регулировка производительности

Объём подачи регулируется в зависимости от типа продукта и условий транспортировки. Разные материалы имеют разную плотность, размер фракции и текучесть, поэтому настройка позволяет добиться стабильной работы без забивания трубопровода. При переходе на другой продукт достаточно продуть систему и скорректировать подачу, разборка оборудования не требуется.

Область применения

Пневмотранспортер улитка 3 кВт рассчитан на небольшие и средние производства. Типичные задачи: загрузка бункеров и силосов, подача сырья из дробилок и мельниц, перемещение материала между цехами, выгрузка готового продукта на фасовку. При необходимости работы с повышенными объёмами предусмотрены модели с двигателями большей мощности.

Транспортируемые материалы: зерно (пшеница, ячмень, кукуруза, овёс), мука, отруби, комбикорм, пеллеты, гранулы, опилки, стружка, цемент, сухие строительные смеси, мел, сахар, соль, полимерные гранулы, переработанный пенопласт, дроблёный ППУ (пенополиуретан) и другие сыпучие продукты с фракцией, соответствующей диаметру трубопровода.
